Produktdetails:
|
| NAME: | Luft-Bogen-artiger Tropfenlichtwellenleiter FRP FTTH | Wellenlänge: | 1260 zu 1650nm |
|---|---|---|---|
| Art: | Faser Optikplc-Teiler, 1x2 1x4 1x8 1x16 2x8 2x16 | Verbindungsstück: | SC LC |
| Kabelart:: | G657A1 oder als Auftrag der Kunden | Funktionierendes Temperation: | -40℃ zu 85℃ |
| Nein der Faser: | 2 4 8 16 | Verwendung: | FTTH |
| Hervorheben: | Lufttransceiverkabel 1650nm FTTH,Lufttransceiverkabel 1260nm FTTH,Lichtwellenleiter 1260nm FTTH |
||

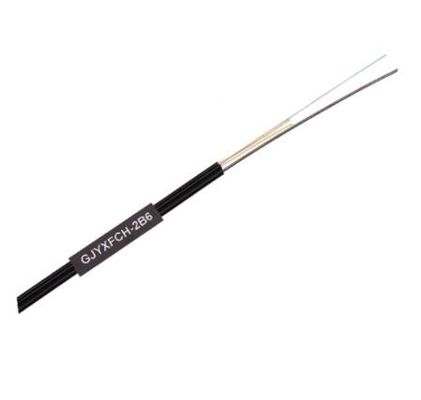

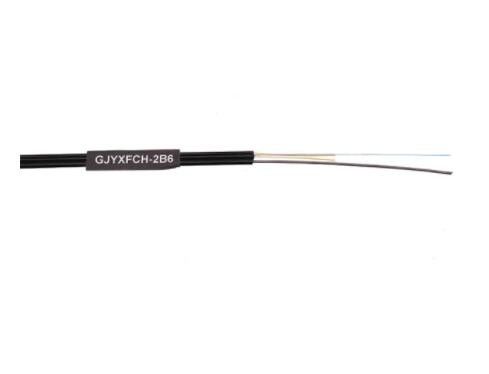

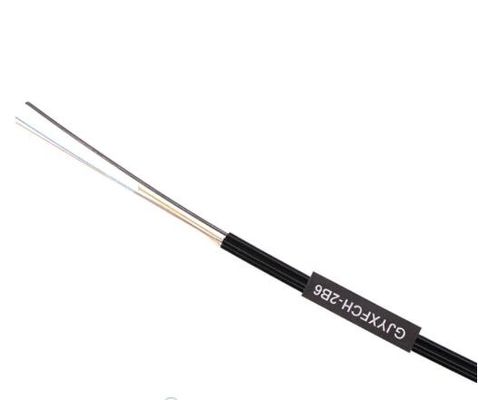

Luft-Bogen-artiger Tropfenlichtwellenleiter FRP FTTH
Beschreibung:
|
Einzelteil-Name
|
Lichtwellenleiter GJYXFCH FTTH
|
|
Ursprungsort
|
Wuhan, China
|
|
Vorbildliches Number
|
GJYXFCH
|
|
Markenname
|
Honwy
|
|
Faser-Art
|
Monomode- ITU-T G657A
|
|
Faser nein.
|
2-4cores
|
|
Stärke-Mitglied
|
Paralleles FRP
|
|
Material der Jacke
|
LSZH/PVC
|
|
Kabel-Struktur
|
Bogenart
|
|
Zertifikat
|
ISO9001/CE/RoHS/CE
|
|
Speicherung von Temperatur
|
20℃ zu + 60℃
|
|
Anwendung
|
FTTH-/Outdoorantenne
|
Eigenschaften:
Anwendung:
Faser-Eigenschaft:
| Kabelcode |
Faser Zählung |
Kabeldurchmesser Millimeter |
Kabel Gewicht Kg/km |
Tensilse Stärke Langes/kurzfristiges N |
Zerstampfung Widerstand Langes/kurzfristiges N |
Bedning-Radius Dynamisch/statisch Millimeter |
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 |
15/30 |
|
G.652D-Monomode--Glasfaser (B1.3)
|
|||
|
Einzelteil
|
Standard
|
Einheit
|
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Biegungsradius
|
≥5
|
m
|
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|
|

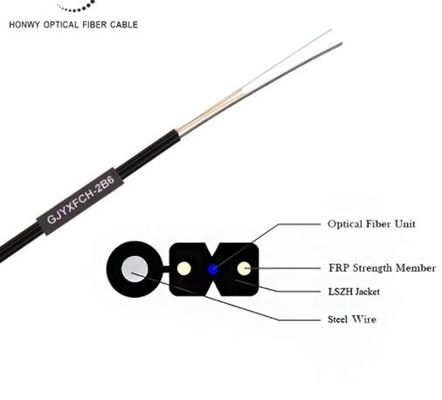

Zeichnungen des Luft-Bogen-artigen Tropfenlichtwellenleiters FRP FTTH
