Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faserart: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-24 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | Produkt-Name: | Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels lose Faser im Freien |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft-, Luft-, Luft-& Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | 2km GYXTW G652d Lichtwellenleiter,2km loser Lichtwellenleiter Rohr-G652d,2km loser Lichtwellenleiter Rohr-GYXTW |
Beschreibung: Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels lose Faser im Freien
Zentralrohrbau, Geleemittel gefüllt, Wasser, das Band und Stahlband, dann die äußere Hülle DES PET enthalten mit zwei Stahldraht-Stärkeelementen blockieren.
Eigenschaften Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
Min. Biegungsradius für die Installation statisch: 15 x-Kabeldurchmesser, dynamisch: 20 x-Kabeldurchmesser
Einsatztemperatur, Strecke Operation: - 40℃ | +60℃, Installation: -10℃ | +60℃, Lagerung/Transport: - 40℃~ +60℃
Nein.
|
1
|
2
|
3
|
4
|
5
|
6
|
Farbe
|
Blau
|
Orange
|
Grün
|
Brown
|
Grau
|
Weiß
|
Nein.
|
7
|
8
|
9
|
10
|
11
|
12
|
Farbe
|
Rot
|
Schwarz
|
Gelb
|
Purpur
|
Rosa
|
Aqua
|
Nein.
|
13
|
14
|
15
|
16
|
17
|
18
|
Farbe
|
Blaues S100
|
Orange S100
|
Grünes S100
|
Brown S100
|
Grau S100
|
Weißes S100
|
Nein.
|
19
|
20
|
21
|
22
|
23
|
24
|
Farbe
|
Rotes S100
|
Natur S100
|
Gelbes S100
|
Purpurrotes S100
|
Rosa S100
|
Aqua S100
|
SN
|
Einzelteil
|
Einheit
|
Wert
|
||
1
|
Nr. Fasern
|
Zählung
|
4/6
|
8/12
|
24
|
2
|
Rohrdurchmesser
|
Zählung
|
2,2
|
2,4
|
3,2
|
3
|
Kabeldurchmesser (±5%)
|
Millimeter
|
8,5
|
8,7
|
9,5
|
4
|
Kabelgewicht (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Kurzfristige Spannung
|
N
|
1500
|
||
6
|
Kurzfristige Zerstampfung
|
N/100mm
|
1000
|
Einzelteil
|
Prüfmethode
|
Annahmebedingung
|
Dehnfestigkeit Iec 60794-1-2-E1
|
- Last: Kurzfristige Spannung
- Länge des Kabels: ungefähr 50m - Ladezeit: 1min |
- Faserbelastung 0,6%
- Kein Faserbruch und kein Hüllenschaden. |
Zerstampfungs-Test
Iec 60794-1-2-E3 |
- Last: Kurzfristige Zerstampfung
- Ladezeit: 1min |
- Verluständerung 0.1dB an 1550nm
- Kein Faserbruch und kein Hüllenschaden. |
Kabelmarkierung Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

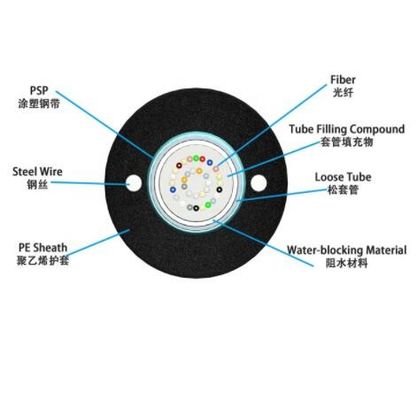

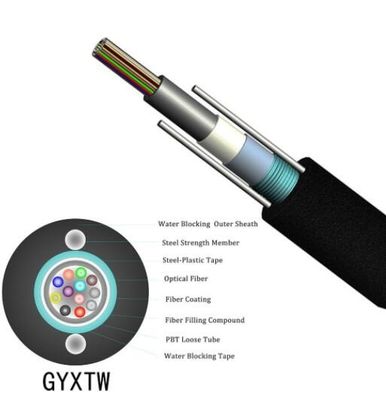

Zeichnungen Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
