Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24,48 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-24 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | NAME: | GYXTW 2 4 6 8 12 Kern-Innenfaser-Lichtleiterkabel im Freien |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt |
Beschreibung: Gepanzertes Einmodenfaseroptisches kabel GYXTW-Uni-Rohrs
Eigenschaften des gepanzerten Einmodenfaseroptischen kabels GYXTW-Uni-Rohrs
* gute mechanische und Temperaturleistung
* hochfestes loses Rohr, das die beständige Hydrolyse ist
* spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
* zerquetschen Sie Widerstand und Flexibilität
* PSP Vergrößerung feuchtigkeitsfest
* zwei parallele Stahldrähte stellen Dehnfestigkeit sicher
*, leichte und freundliche Installation mit kleinem Durchmesser
* lange Lieferungslänge
Nein.
|
1
|
2
|
3
|
4
|
5
|
6
|
Farbe
|
Blau
|
Orange
|
Grün
|
Brown
|
Grau
|
Weiß
|
Nein.
|
7
|
8
|
9
|
10
|
11
|
12
|
Farbe
|
Rot
|
Schwarz
|
Gelb
|
Purpur
|
Rosa
|
Aqua
|
Nein.
|
13
|
14
|
15
|
16
|
17
|
18
|
Farbe
|
Blaues S100
|
Orange S100
|
Grünes S100
|
Brown S100
|
Grau S100
|
Weißes S100
|
Nein.
|
19
|
20
|
21
|
22
|
23
|
24
|
Farbe
|
Rotes S100
|
Natur S100
|
Gelbes S100
|
Purpurrotes S100
|
Rosa S100
|
Aqua S100
|
Nr. Kabel
|
2~8
|
10~12
|
14~24
|
|
Faser-Modell
|
G.652D
|
|||
Stärke-Mitglied |
Material
|
Stahldraht
|
||
Durchmesser (±0.05) Millimeter
|
0,8
|
0,8
|
0,8
|
|
Loses Rohr |
Material
|
PBT
|
||
Durchmesser (±0.06) Millimeter
|
2,1
|
2,4
|
2,8
|
|
Stärke (±0.03) Millimeter
|
0,32
|
0,35
|
0,4
|
|
Max.Core NEIN/Rohr
|
8
|
12
|
24
|
|
Wasser, das Schicht (Material, blockiert)
|
Wasser, das Band blockiert
|
|||
Armoring |
Material
|
Stahlstreifen
|
||
Stärke (±0.03) Millimeter
|
0,25
|
|||
Äußere Hülle |
Material
|
MDPE
|
||
Stärke (±0.2) Millimeter
|
2
|
|||
Kabel-Durchmesser (±0.2) Millimeter
|
7,9
|
8,1
|
8,5
|
|
Kabel-Gewicht (±5) kg/km
|
60
|
63
|
68
|
|
Min. Biegungsradius |
Ohne Spannung
|
10.0×Cable - φ
|
||
Unter maximaler Spannung
|
20.0×Cable - φ
|
|||
Temperaturspanne (℃)
|
Installation
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Operation
|
-40~+70
|
Mechanische Leistung | |
Max Tension Performance | Iec 60794-1-2-E |
Max. Operation Tension | Iec 60794-1-2-E1 |
Zerstampfungs-Test | Iec 6079 – 1-2-E3 |
Schlagversuch | Iec 60794-1-2-E4 |
Wiederholtes Verbiegen | Iec 60794-1-2-E6 |
Drehungs-Test | Iec 60794-1-2-E7 |
Kabelbiegung | IEC 60794-1-2-E11A |
Dämpfungskonstante | ITU-T G.652 |
Struktureller Test | IEC-60793-1-20 |
Umweltfreundlichkeit | |
Temperaturwechsel | Iec 60794-1-2-F1 |
Wasser-Durchdringen | IEC 60794-1-2-F5B |
Archivierender Verbundfluß | Iec 60794-1-E14 |
Kabelmarkierung des gepanzerten Einmodenfaseroptischen kabels GYXTW-Uni-Rohrs
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

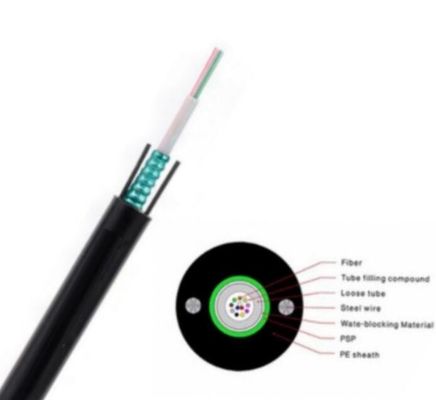

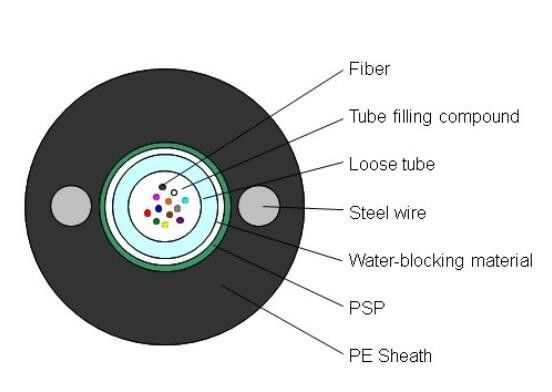

Zeichnungen des gepanzerten Einmodenfaseroptischen kabels GYXTW-Uni-Rohrs

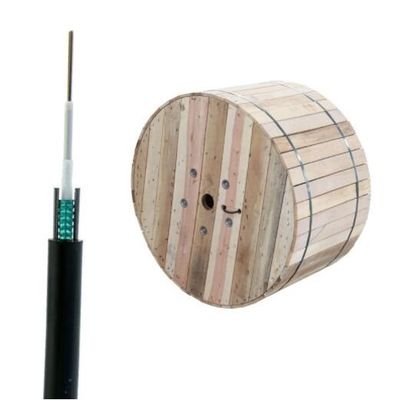

Paket des gepanzerten Einmodenfaseroptischen kabels GYXTW-Uni-Rohrs
