Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faserart: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24,48 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-24 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | Name: | Unterwassermonomode- direktes begrabenes GYTA33 24 48 72 Kern Faser-Lichtleiterkabel |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | 24 Unterwasserlichtwellenleiter des Kern-GYTA33,72 Kern-direkter Beerdigungs-Lichtwellenleiter,Direkter Lichtwellenleiter der Beerdigungs-GYTA33 |
Beschreibung des Unterwassermonomode- direktes begrabenes GYTA33 24 48 72 Kern Faser-Lichtleiterkabel
Faseranzahl | 2~30 | 32~36 | 38~60 | 62~72 | 2~36 | 38~72 | |
CSM-/Steeldraht (Millimeter) | --/1,5 | --/2,0 | --/1,8 | 2.4/1.8 | --/2,0 | 2.4/1.8 | |
Element mumber | 5 | 6 | 5 | 6 | 6 | 6 | |
Max. Kerne im Rohr | 6 | 6 | 12 | 12 | 6 | 12 | |
Durchmesser der inneren Hülle | 8,3 | 8,8 | 9,1 | 9,7 | 10,5 | 10,5 | |
Stahldrahtdurchmesser und nein. | Φ1.0/28 | Φ1.0/29 | Φ1.0/30 | Φ1.0/32 | Φ1.5/24 | Φ1.5/24 | |
Kabeldurchmesser ca. (Millimeter) | 14,3 | 14,8 | 15,1 | 15,7 | 17,5 | 17,5 | |
Gewicht ca. (kg/km) | 315 | 328 | .340 | 360 | 520 | 520 | |
Dehnfestigkeit (N) | Zeitdauer | 4000 | 10000 | ||||
Kurzfristig | 10000 | 2000 | |||||
Zerstampfungs-Widerstand (N/100mm) | Zeitdauer | 3000 | |||||
Kurzfristig | 5000 | ||||||
Biegungsradius (Millimeter) | Dynamisch | ≥30 ×Dia. Vom Kabel | |||||
Statisch | ≥15×Dia. Vom Kabel | ||||||
Betriebstemperatur (°C) | -40°C ~+ 70°C | ||||||
Anwendung | Direkt Beerdigung und unter Wasser |
Mechanische Leistung | |
Max Tension Performance | Iec 60794-1-2-E |
Max. Operation Tension | Iec 60794-1-2-E1 |
Zerstampfungs-Test | Iec 6079 – 1-2-E3 |
Schlagversuch | Iec 60794-1-2-E4 |
Wiederholtes Verbiegen | Iec 60794-1-2-E6 |
Drehungs-Test | Iec 60794-1-2-E7 |
Kabelbiegung | IEC 60794-1-2-E11A |
Dämpfungskonstante | ITU-T G.652 |
Struktureller Test | IEC-60793-1-20 |
Umweltfreundlichkeit | |
Temperaturwechsel | Iec 60794-1-2-F1 |
Wasser-Durchdringen | IEC 60794-1-2-F5B |
Archivierender Verbundfluß | Iec 60794-1-E14 |
Kabelmarkierung des Unterwassermonomode- direktes begrabenes GYTA33 24 48 72 Kern Faser-Lichtleiterkabel
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

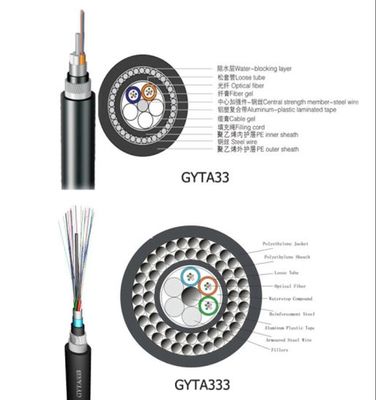

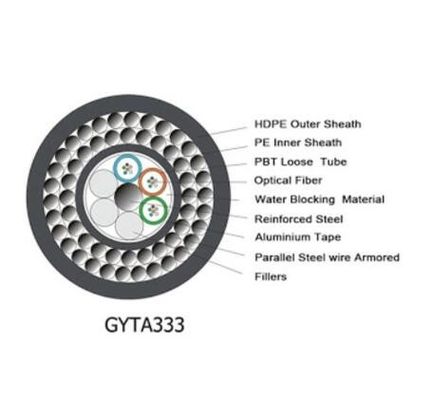

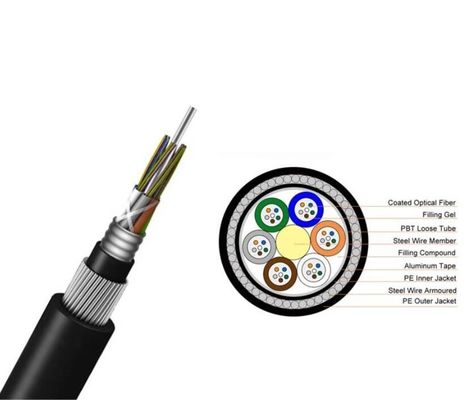

Zeichnungen des Unterwassermonomode- direktes begrabenes GYTA33 24 48 72 Kern Faser-Lichtleiterkabel
