Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24,48 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-24 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | NAME: | Inspektion im Freien 2 4 6 8 12 16 24 gepanzerter GYXTW Lichtwellenleiter des Kernes |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | 24 Lichtwellenleiter Kern Inspektion im Freien,6 Lichtwellenleiter des Kern-GYXTW im Freien,Kern-gepanzertes Kabel Inspektion 4 |

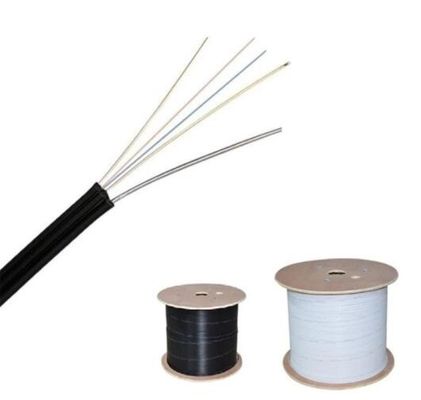

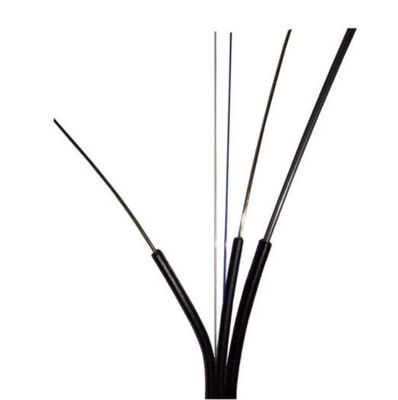

Beschreibung: Inspektion im Freien 2 4 6 8 12 16 24 gepanzerter GYXTW Lichtwellenleiter des Kernes
GYXTW-Monomode-/-Multimodefasern werden im losen Rohr in Position gebracht, das vom Plastik des hohen Moduls hergestellt wird
und gefüllt mit Füllmasse. PSP wird longitudinal um das lose Rohr und das wasser-Blockieren von Materialien angewendet
werden in Lücken zwischen ihnen verteilt, um der Kompaktheit und das longitudinalwasser--blockingperformance zu garantieren.
Zwei parallele Stahldrähte werden an beiden Seiten der Kabelseele gesetzt, während PET-Hülle über ihr verdrängt wird.
Eigenschaften von Inspektion im Freien 2 4 6 8 12 16 24 gepanzerter GYXTW Lichtwellenleiter des Kernes
1. Gute mechanische und Temperaturleistung
2. Hochfestes loses Rohr, das die beständige Hydrolyse ist
3. spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
4. Zerstampfungswiderstand und -flexibilität
5. Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
6. lose Rohrfüllmasse, Kabelseelefüllung 100%
7. PSP/PAP Vergrößerung feuchtigkeitsfest
Draht 8.Steel verwendete als das zentrale Stärkemitglied
Nr. Kabel
|
2~8
|
10~12
|
14~24
|
|
Faser-Modell
|
G.652D
|
|||
Stärke-Mitglied |
Material
|
Stahldraht
|
||
Durchmesser (±0.05) Millimeter
|
0,8
|
0,8
|
0,8
|
|
Loses Rohr |
Material
|
PBT
|
||
Durchmesser (±0.06) Millimeter
|
2,1
|
2,4
|
2,8
|
|
Stärke (±0.03) Millimeter
|
0,32
|
0,35
|
0,4
|
|
Max.Core NEIN/Rohr
|
8
|
12
|
24
|
|
Wasser, das Schicht (Material, blockiert)
|
Wasser, das Band blockiert
|
|||
Armoring |
Material
|
Stahlstreifen
|
||
Stärke (±0.03) Millimeter
|
0,25
|
|||
Äußere Hülle |
Material
|
MDPE
|
||
Stärke (±0.2) Millimeter
|
2
|
|||
Kabel-Durchmesser (±0.2) Millimeter
|
7,9
|
8,1
|
8,5
|
|
Kabel-Gewicht (±5) kg/km
|
60
|
63
|
68
|
|
Min. Biegungsradius |
Ohne Spannung
|
10.0×Cable - φ
|
||
Unter maximaler Spannung
|
20.0×Cable - φ
|
|||
Temperaturspanne (℃)
|
Installation
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Operation
|
-40~+70
|
Mechanische Leistung | |
Max Tension Performance | Iec 60794-1-2-E |
Max. Operation Tension | Iec 60794-1-2-E1 |
Zerstampfungs-Test | Iec 6079 – 1-2-E3 |
Schlagversuch | Iec 60794-1-2-E4 |
Wiederholtes Verbiegen | Iec 60794-1-2-E6 |
Drehungs-Test | Iec 60794-1-2-E7 |
Kabelbiegung | IEC 60794-1-2-E11A |
Dämpfungskonstante | ITU-T G.652 |
Struktureller Test | IEC-60793-1-20 |
Umweltfreundlichkeit | |
Temperaturwechsel | Iec 60794-1-2-F1 |
Wasser-Durchdringen | IEC 60794-1-2-F5B |
Archivierender Verbundfluß | Iec 60794-1-E14 |
Kabelmarkierung von Inspektion im Freien 2 4 6 8 12 16 24 gepanzerter GYXTW Lichtwellenleiter des Kernes
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

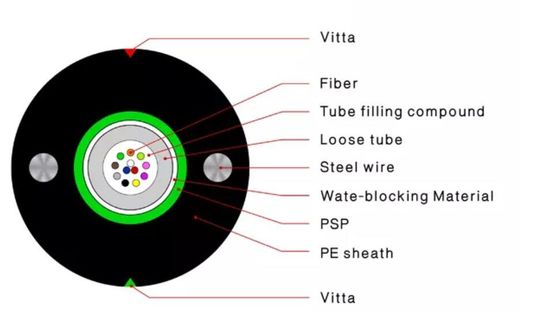

Zeichnungen von Inspektion im Freien 2 4 6 8 12 16 24 gepanzerter GYXTW Lichtwellenleiter des Kernes
Paket von Inspektion im Freien 2 4 6 8 12 16 24 gepanzerter GYXTW Lichtwellenleiter des Kernes
