Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24,48,96 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-96 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | NAME: | Luftdes im freien gepanzerter Lichtwellenleiter Lichtwellenleiter-unirohrs des Monomode- GYXTW |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt |

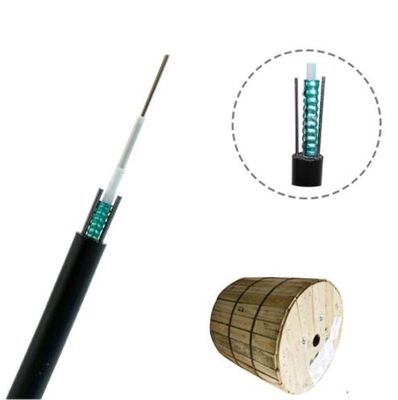

Beschreibung: Luftdes im freien gepanzerter Lichtwellenleiter Lichtwellenleiter-unirohrs des Monomode- GYXTW
„Luftdes im freien wird gepanzerter Lichtwellenleiter Lichtwellenleiter-unirohrs des Monomode- GYXTW „konstruiert, indem man eine 250 μm Faser in ein loses Rohr einfügt, das von einem hohen Modulmaterial hergestellt wird, das mit einem wasserabweisenden Mittel gefüllt wird. Das lose Rohr wird mit einem doppelseitigen überzogenen Stahlplastikstreifen (PSP) longitudinal beschichtet, und ein wasser-blockierendes Material wird zwischen dem Stahlstreifen und dem losen Rohr hinzugefügt, um die Kompaktheit und Längsdie wasserbeständigkeit des Kabels sicherzustellen. Zwei parallele Stahldrähte werden auf beide verdrängt zu werden gesetzt Seiten. Die Vinylhülle wird verkabelt.
Eigenschaften Luftdes im freien des gepanzerten Lichtwellenleiters Lichtwellenleiter-unirohrs des Monomode- GYXTW
1. gute mechanische und Temperaturleistung
Füllmasse des Rohrs 2.Special einen kritischen Schutz der Faser sicherstellen
3. Zerquetschen Sie Widerstand und Flexibilität
4. Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
5. lose Rohrfüllmasse, Kabelseelefüllung 100%
6. PSP/PAP Vergrößerung feuchtigkeitsfest
7. hochfestes loses Rohr, das die beständige Hydrolyse ist
Nr. Kabel
|
2~8
|
10~12
|
14~24
|
||
Faser-Modell
|
G.652D
|
||||
Stärke-Mitglied
|
Material
|
Stahldraht
|
|||
Durchmesser
(±0.05) Millimeter
|
0,8
|
||||
Loses Rohr
|
Material
|
PBT
|
|||
Durchmesser
(±0.06) Millimeter
|
2,1
|
2,4
|
3,0
|
||
Stärke
(±0.03) Millimeter
|
0,32
|
0,35
|
0,4
|
||
Max.Core NEIN/Rohr
|
8
|
12
|
24
|
||
Wasser, das Schicht (Material, blockiert)
|
Wasser, das Band blockiert
|
||||
Armoring
|
Material
|
Stahlstreifen
|
|||
Stärke
(±0.03) Millimeter
|
0,25
|
||||
Äußere Hülle
|
Material
|
MDPE
|
|||
Stärke
(±0.2) Millimeter
|
2,0
|
||||
Kabel-Durchmesser (±0.2) Millimeter
|
8,0
|
8,3
|
9,0
|
||
Kabel-Gewicht (±5) kg/km
|
60
|
63
|
90
|
||
Min. Biegungsradius
|
Ohne Spannung
|
10.0×Cable-φ
|
|||
Unter maximaler Spannung
|
20.0×Cable-φ
|
||||
Temperaturspanne
(℃)
|
Installation
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Operation
|
-40~+70
|
Mechanische Leistung | |
Max Tension Performance | Iec 60794-1-2-E |
Max. Operation Tension | Iec 60794-1-2-E1 |
Zerstampfungs-Test | Iec 6079 – 1-2-E3 |
Schlagversuch | Iec 60794-1-2-E4 |
Wiederholtes Verbiegen | Iec 60794-1-2-E6 |
Drehungs-Test | Iec 60794-1-2-E7 |
Kabelbiegung | IEC 60794-1-2-E11A |
Dämpfungskonstante | ITU-T G.652 |
Struktureller Test | IEC-60793-1-20 |
Umweltfreundlichkeit | |
Temperaturwechsel | Iec 60794-1-2-F1 |
Wasser-Durchdringen | IEC 60794-1-2-F5B |
Archivierender Verbundfluß | Iec 60794-1-E14 |

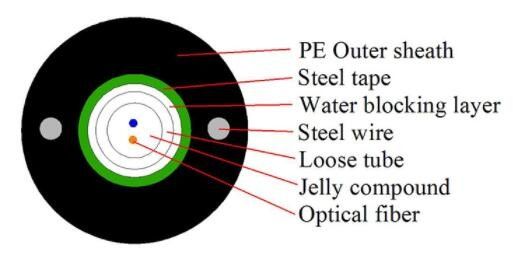

Zeichnungen Luftdes im freien des gepanzerten Lichtwellenleiters Lichtwellenleiter-unirohrs des Monomode- GYXTW
Paket gepanzerten GYXTW des Lichtwellenleiters des Monomode--im Freien
