Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz, Internet, Lan | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,12,24,48,96,128 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-288 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | NAME: | GYXTW 6/12/24 /48Cores GYXTW Lichtleiterkabel Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs |
Länge: | 2km, 5Km oder besonders angefertigt | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr, von der Luft/Rohr/Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht, Aluminium |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | Kern-gepanzerter Lichtwellenleiter GYXTW 24,Uni Kern-gepanzerter Lichtwellenleiter des Rohr-24,Kern-Monomode- des Lichtwellenleiter-12 |

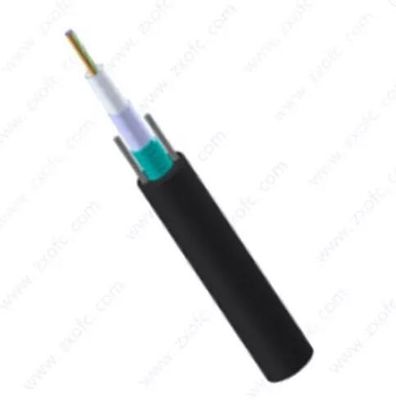

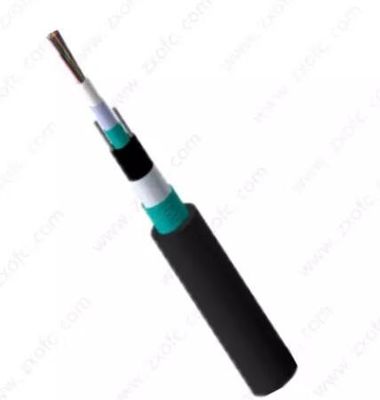

Beschreibung: GYXTW 6/12/24 entkernt GYXTW Lichtleiterkabel Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs im Freien
„GYXTW 6/12/24 GYXTW Lichtleiterkabel Kern-Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs wird im Freien " konstruiert, indem man eine 250 μm Faser in ein loses Rohr einfügt, das von einem hohen Modulmaterial hergestellt wird, das mit einem wasserabweisenden Mittel gefüllt wird.
Die Vinylhülle wird verkabelt. Das lose Rohr wird mit einem doppelseitigen überzogenen Stahlplastikstreifen (PSP) longitudinal beschichtet, und ein wasser-blockierendes Material wird zwischen dem Stahlstreifen und dem losen Rohr hinzugefügt, um die Kompaktheit und Längsdie wasserbeständigkeit des Kabels sicherzustellen.
Eigenschaften GYXTW 6/12/24 GYXTW Lichtleiterkabels Kern-Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs des im Freien
. Gute mechanische und Temperaturleistung
. Hochfestes loses Rohr, das die beständige Hydrolyse ist
. Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
Struktur und technische Spezifikationen GYXTW 6/12/24 GYXTW Lichtleiterkabels Kern-Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs des im Freien
G.652D-Monomode--Glasfaser (B1.3)
|
|||
Einzelteil
|
Standard
|
Einheit
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Biegungsradius
|
≥5
|
m
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
Zusätzliche Verminderung
at1310nm u.
an 1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|

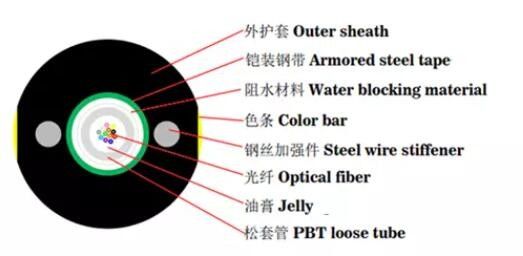

Zeichnungen GYXTW 6/12/24 GYXTW Lichtleiterkabels Kern-Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs des im Freien
Paket GYXTW 6/12/24 GYXTW Lichtleiterkabels Kern-Monomode--des gepanzerten Lichtwellenleiterc$uni-rohrs des im Freien
