Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz, Internet, Lan | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,12,24,48,96 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-288 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | NAME: | Einzelner Mond 0.6CM Durchmesser-im Freien gepanzerter 4/6/8/12/Kern-Lichtwellenleiter GYXTW |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht, Aluminium oder gemäß der Anforderung |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | 0.6CM 6 Kern-Lichtwellenleiter im Freien,Lichtwellenleiter GYXTW 0.6CM im Freien,4 Kern-gepanzerter Lichtwellenleiter |

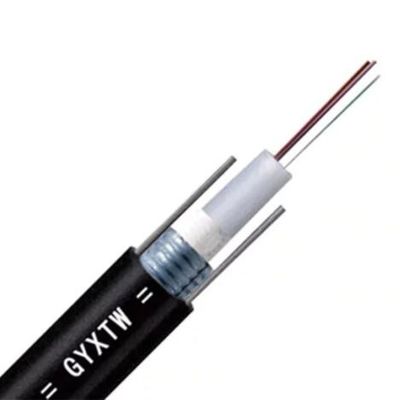

Beschreibung: Einzelner Mond 0.6CM Durchmesser-im Freien gepanzerter 4/6/8/12/Kern-Lichtwellenleiter GYXTW
„Einzelner Mond 0.6CM Durchmesser-im Freien wird gepanzerter 4/6/8/12/Kern-Lichtwellenleiter GYXTW " konstruiert, indem man eine 250 μm Faser in ein loses Rohr einfügt, das von einem hohen Modulmaterial hergestellt wird, das mit einem wasserabweisenden Mittel gefüllt wird. Zwei parallele Stahldrähte werden auf beide verdrängt zu werden gesetzt Seiten. Die Vinylhülle wird verkabelt.
Das lose Rohr wird mit einem doppelseitigen überzogenen Stahlplastikstreifen (PSP) longitudinal beschichtet, und ein wasser-blockierendes Material wird zwischen dem Stahlstreifen und dem losen Rohr hinzugefügt, um die Kompaktheit und Längsdie wasserbeständigkeit des Kabels sicherzustellen.
Eigenschaften:
· Hat gute mechanische und Temperatureigenschaften.
· Das lose Rohrmaterial selbst hat guten Hydrolysewiderstand und hochfest.
· Das Rohr wird mit einem speziellen Fett gefüllt, um kritischen Schutz zur Faser, guten zur Druckfestigkeit und zur Weichheit zu bieten.
· Zweischichtenstahlstreifen (PSP) verbessert die Feuchtigkeitsbeständigkeit des Kabels.
· Zwei parallele Drähte die Dehnfestigkeit des Kabels sicherstellen.
· Mit kleinem Durchmesser, leicht und einfach zu legen.
· Lange Lieferungslänge
Kabelmodell | Zahl von Fasern |
Kabeldurchmesser Millimeter |
Kabelgewicht kg/km |
Zulässige ausdehnende Kraft Lang/kurzfristig N |
Zulässige Zerquetschungskraft Lang/kurzfristig N/100mm |
Biegungsradius Statisch/dynamisch Millimeter |
GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Struktur und technische Spezifikationen einzelner Mond 0.6CM Durchmesser-im Freien des gepanzerten 4/6/8/12/Kern-Lichtwellenleiters GYXTW
G.652D-Monomode--Glasfaser (B1.3)
|
|||
Einzelteil
|
Standard
|
Einheit
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Biegungsradius
|
≥5
|
m
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|
Mechanische Leistung | |
Max Tension Performance | Iec 60794-1-2-E |
Max. Operation Tension | Iec 60794-1-2-E1 |
Zerstampfungs-Test | Iec 6079 – 1-2-E3 |
Schlagversuch | Iec 60794-1-2-E4 |
Wiederholtes Verbiegen | Iec 60794-1-2-E6 |
Drehungs-Test | Iec 60794-1-2-E7 |
Kabelbiegung | IEC 60794-1-2-E11A |
Dämpfungskonstante | ITU-T G.652 |
Struktureller Test | IEC-60793-1-20 |
Umweltfreundlichkeit | |
Temperaturwechsel | Iec 60794-1-2-F1 |
Wasser-Durchdringen | IEC 60794-1-2-F5B |
Archivierender Verbundfluß | Iec 60794-1-E14 |

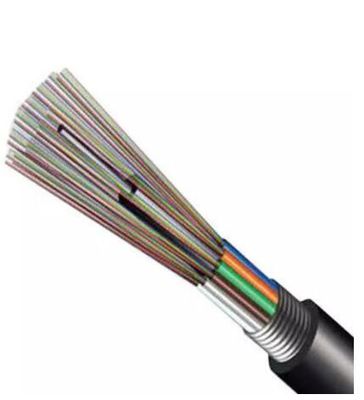

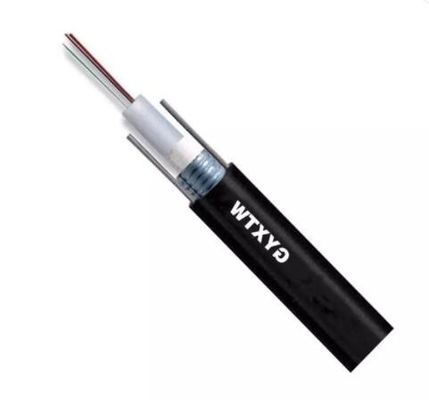

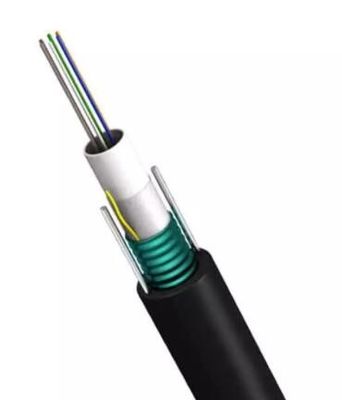

Zeichnungen einzelner Mond 0.6CM Durchmesser-im Freien des gepanzerten 4/6/8/12/Kern-Lichtwellenleiters GYXTW

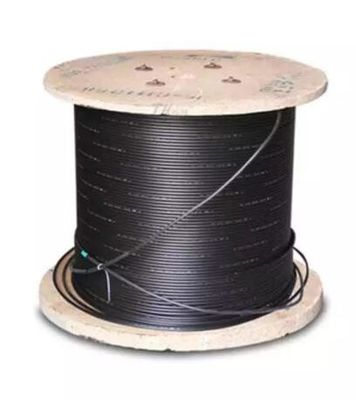

Paket einzelner Mond 0.6CM Durchmesser-im Freien des gepanzerten 4/6/8/12/Kern-Lichtwellenleiters GYXTW
