Produktdetails:
|
ANWENDUNG: | Telekommunikation, Telekommunikation, Netz | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-24 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | Produktname: | Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels lose Faser im Freien |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Installation: | selbsttragendes Luft-, Luft-, Luft-& Rohr | Struktur: | Loses Rohr, Unitube |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärke-Mitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | GYXTW-Tropfen-Lichtwellenleiter,Kern-Lichtwellenleiter G652D 12 |

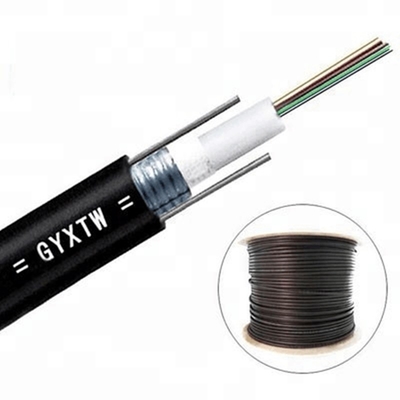

GYXTW 4 einzelner vorbildlicher Tropfenlichtwellenleiter mit 6 8 12 Kernen in mehreren Betriebsarten im Freien
Beschreibung:

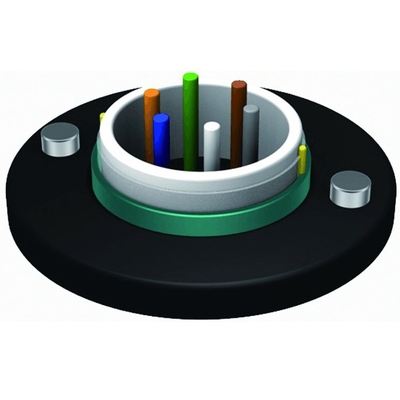

Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird.
Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt.
Das Rohr wird mit einer Schicht des gewölbten Stahlbands longitudinal eingewickelt. Zwischen gerunzelt
Stahlband und das wasser-blockierende Material des losen Rohrs wird angebracht, um den Kabelvertrag zu halten
und wasserdicht. Zwei parallele Stahldrähte werden an den zwei Seiten des Stahlbands gesetzt.
Das Kabel wird mit PET-Hülle abgeschlossen.
· Gute mechanische und Temperaturleistung
· Hochfestes loses Rohr, das die beständige Hydrolyse ist
· Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
· Zerquetschen Sie Widerstand und Flexibilität
· Zwei parallele Stahldrähte stellen Dehnfestigkeit sicher
· , Leichte und freundliche Installation mit kleinem Durchmesser
SN
|
Einzelteil
|
Einheit
|
Wert
|
||
1
|
Nr. Fasern
|
Zählung
|
4/6
|
8/12
|
24
|
2
|
Rohrdurchmesser
|
Zählung
|
2,2
|
2,4
|
3,2
|
3
|
Kabeldurchmesser (±5%)
|
Millimeter
|
8,5
|
8,7
|
9,5
|
4
|
Kabelgewicht (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Kurzfristige Spannung
|
N
|
1500
|
||
6
|
Kurzfristige Zerstampfung
|
N/100mm
|
1000
|
Einzelteil
|
Prüfmethode
|
Annahmebedingung
|
Dehnfestigkeit Iec 60794-1-2-E1
|
- Last: Kurzfristige Spannung
- Länge des Kabels: ungefähr 50m - Ladezeit: 1min |
- Faserbelastung 0,6%
- Kein Faserbruch und kein Hüllenschaden. |
Zerstampfungs-Test
Iec 60794-1-2-E3 |
- Last: Kurzfristige Zerstampfung
- Ladezeit: 1min |
- Verluständerung 0.1dB an 1550nm
- Kein Faserbruch und kein Hüllenschaden. |
Kabelmarkierung Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

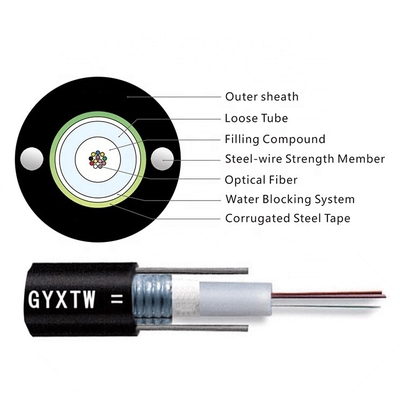

Zeichnungen Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
