Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faserart: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Farbe: | Schwarz, blau, grau, besonders angefertigt, grün | Jacke: | PET, MDPE, LSZH, PVC |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft-, Luft-, Luft-& Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Faserfarbe: | Blau, Orange, Brown, Aqua, Grau, besonders angefertigt | ||
Markieren: | Gepanzertes Kabel G652D Stützaus optischen fasern,Kabel GYXTW Stützaus optischen fasern |

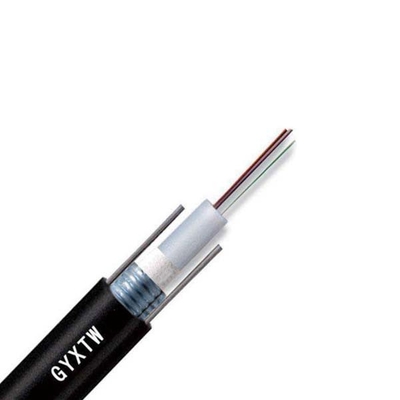

Kern-Monomode--gepanzertes Stützkabel GYXTW 4 aus optischen Fasern
Beschreibung:

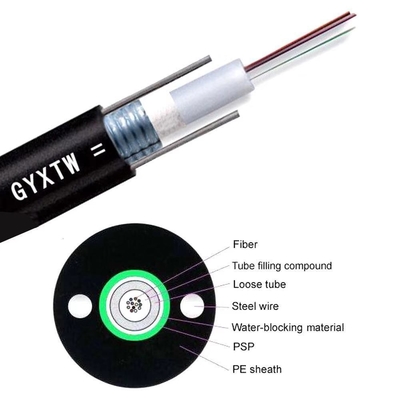

Die 250μm Faser wird in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Das Rohr wird mit einer Schicht PSP longitudinal eingewickelt. Zwischen dem PSP und losen Rohr wasser-blockierende wird das Material angewendet, um den Kabelvertrag zu halten und wasserdicht. Zwei parallele Stahldrähte werden an den zwei Seiten des Stahlbands gesetzt. Die parallelen Stahldrähte werden am Band mit zwei Seiten gesetzt. Das Kabel wird mit einer Hülle des Polyäthylens (PET) abgeschlossen.
Eigenschaften:
Gute mechanische und Temperaturleistung
Hochfestes loses Rohr, das die beständige Hydrolyse ist
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
Zerquetschen Sie Widerstand und Flexibilität
PSP Vergrößerung feuchtigkeitsfest
Zwei parallele Stahldrähte stellen Dehnfestigkeit sicher
, Leichte und freundliche Installation mit kleinem Durchmesser
Lagerung/Betriebstemperatur: -40℃~+70℃
Anwendung:
Verwendbar im Rohr/in der Antenne
Eigenschaften:
1. niedrige Streuung und Verminderung
2. richtiger Entwurf, genaue Steuerung für überschüssige Länge der Faser und eindeutiger Anschwemmungsprozeß das Kabel übertragen
Nein.
|
1
|
2
|
3
|
4
|
5
|
6
|
Farbe
|
Blau
|
Orange
|
Grün
|
Brown
|
Grau
|
Weiß
|
Nein.
|
7
|
8
|
9
|
10
|
11
|
12
|
Farbe
|
Rot
|
Schwarz
|
Gelb
|
Purpur
|
Rosa
|
Aqua
|
Nein.
|
13
|
14
|
15
|
16
|
17
|
18
|
Farbe
|
Blaues S100
|
Orange S100
|
Grünes S100
|
Brown S100
|
Grau S100
|
Weißes S100
|
Nein.
|
19
|
20
|
21
|
22
|
23
|
24
|
Farbe
|
Rotes S100
|
Natur S100
|
Gelbes S100
|
Purpurrotes S100
|
Rosa S100
|
Aqua S100
|
SN
|
Einzelteil
|
Einheit
|
Wert
|
||
1
|
Nr. Fasern
|
Zählung
|
4/6
|
8/12
|
24
|
2
|
Rohrdurchmesser
|
Zählung
|
2,2
|
2,4
|
3,2
|
3
|
Kabeldurchmesser (±5%)
|
Millimeter
|
8,5
|
8,7
|
9,5
|
4
|
Kabelgewicht (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Kurzfristige Spannung
|
N
|
1500
|
||
6
|
Kurzfristige Zerstampfung
|
N/100mm
|
1000
|
Einzelteil
|
Prüfmethode
|
Annahmebedingung
|
Dehnfestigkeit Iec 60794-1-2-E1
|
- Last: Kurzfristige Spannung
- Länge des Kabels: ungefähr 50m - Ladezeit: 1min |
- Faserbelastung 0,6%
- Kein Faserbruch und kein Hüllenschaden. |
Zerstampfungs-Test
Iec 60794-1-2-E3 |
- Last: Kurzfristige Zerstampfung
- Ladezeit: 1min |
- Verluständerung 0.1dB an 1550nm
- Kein Faserbruch und kein Hüllenschaden. |
Kabelmarkierung Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

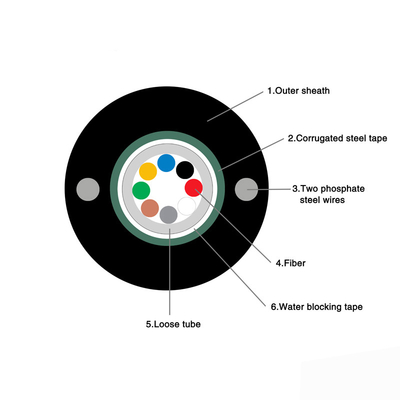

Zeichnungen Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
