Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten | Faseranzahl: | 2-24 Kern |
Farbe: | Schwarz, blau, grau, besonders angefertigt, grün | Jacke: | PET, MDPE, LSZH, PVC |
Produktname: | Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels lose Faser im Freien | Länge: | 2km oder kundengebundene Länge |
Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC | Installation: | selbsttragendes Luft-, Luft-, Luft-& Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllen-Material: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht |
Markieren: | gyxtw Lichtwellenleiter im Freien,FTTH-Rohr-füllender Lichtwellenleiter,G652D-Licht-gepanzerte Lichtwellenleiter |

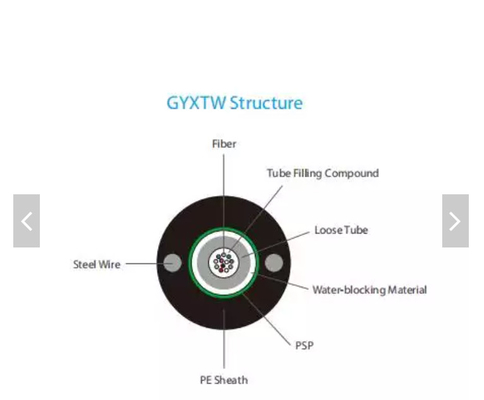

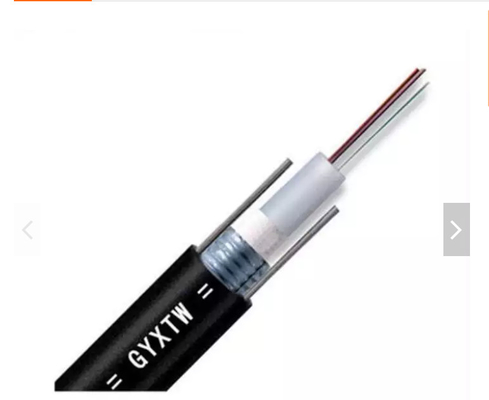

Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird.
Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt.
Das Rohr wird mit einer Schicht des gewölbten Stahlbands longitudinal eingewickelt. Zwischen gerunzelt
Stahlband und das wasser-blockierende Material des losen Rohrs wird angebracht, um den Kabelvertrag zu halten
und wasserdicht. Zwei parallele Stahldrähte werden an den zwei Seiten des Stahlbands gesetzt.
Das Kabel wird mit PET-Hülle abgeschlossen.
Eigenschaften
· Gute mechanische und Temperaturleistung
· Hochfestes loses Rohr, das die beständige Hydrolyse ist
· Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
· Zerquetschen Sie Widerstand und Flexibilität
· Zwei parallele Stahldrähte stellen Dehnfestigkeit sicher
· , Leichte und freundliche Installation mit kleinem Durchmesser
Vorbildliches Number | GYXTW |
Art | Koaxial |
Zahl von Leitern | 2 |
Bescheinigung | UL, ROHS, SGS |
Faser | SM/MM/OM3/OM4 |
Faser-Kern | 2-24 Kern |
Jacken-Material | PET /LSZH/PU |
Legen von Methode | Rohrleitung/obenliegendes/direktes Bedecken/Rohr |
Schlüsselwörter | Lichtwellenleiter im Freien |
Farbe | Schwarz oder besonders angefertigt |
Fasermarke | Corning, LS, usw. |
Feuerbeständig | Ja |
Gepanzert oder nicht | Gewölbtes Stahlband gepanzert |
Optische Eigenschaften:
G.652D | 50/125μm | 62.5/125μm | ||
Verminderung (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | |
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
@1310nm | ≤0.36 dB/km | |||
@1550nm | ≤0.22 dB/km | |||
Bandbreite (Klasse A) | @850nm | ≥500 MHZ·Kilometer | ≥200 MHZ·Kilometer | |
@1300nm | ≥1000 MHZ·Kilometer | ≥600 MHZ·Kilometer | ||
Numerische Öffnung | 0.200±0.015NA | 0.275±0.015NA | ||
Kabel-Grenzwellenlänge λcc | ≤1260nm |
Standards:
GYXTW-Kabel stimmt mit Standard-YD/T 769-2003 überein.
Lagerung/Betriebstemperatur: -40°C zu + 70°C
Technische Parameter
Kabel Art |
Faser Zählung |
Kabel Durchmesser (Millimeter) |
Kabel-Gewicht kg/km |
Dehnbar Stärke lang /Short-Ausdruck N |
Zerstampfungs-Widerstand Langes/kurzfristiges N /100mm |
Biegungsradius Statisch /Dynamic Millimeter |
GYXTW-2~24 | 2~24 | 8,8 | 90 | 600/1500 | 300/1000 | 15D/30D |
Kabelmarkierung Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
(1) Anzeichen in den Metern/in den Füßen;
(2) Quantität und Art von Fasern;
(3) Kabelart;
(4) Fabrikname;
(5) Herstelldatum (Jahr);
(6) andere Anforderungen;
Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.

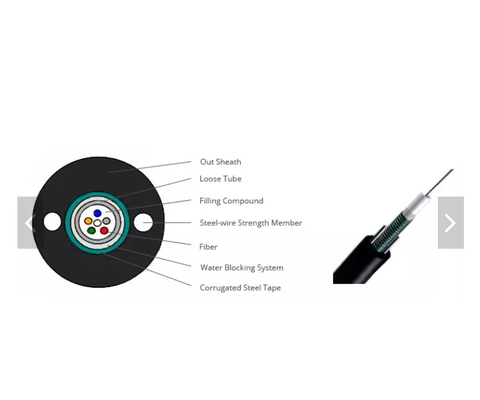

Zeichnungen Rohrlichtwellenleiter gyxtw g652d GYXTW-LWL - Kabels loser Faser im Freien
