Produktdetails:
|
| NAME: | 1 Transceiverkabel-Ausgangs-Frp Kfrp Kern Ftth Innen- Lichtwellenleiter im Freien | Wellenlänge: | 1260 zu 1650nm |
|---|---|---|---|
| Art: | Faser Optikplc-Teiler, 1x2 1x4 1x8 1x16 2x8 2x16 | Verbindungsstück: | SC LC |
| Kabelart:: | G657A1 oder als Auftrag der Kunden | Funktionierendes Temperation: | -40℃ zu 85℃ |
| Nein der Faser: | 2 4 8 16 | Verwendung: | FTTH |
| Hervorheben: | 1 Transceiverkabel des Kern-FTTH,Transceiverkabel Kfrp FTTH,Innentransceiverkabel Frp |
||

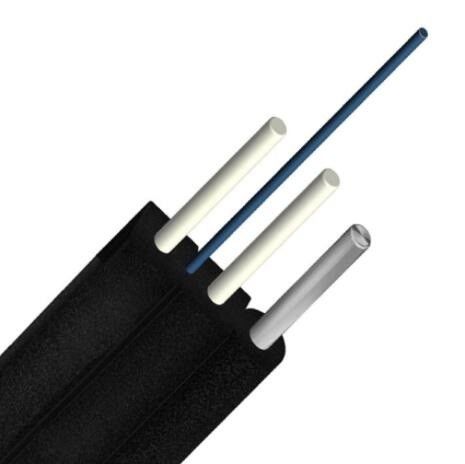

1 Transceiverkabel-Ausgangs-Frp Kfrp Kern Ftth Innen- Lichtwellenleiter im Freien
Beschreibung von 1 Transceiverkabel-Ausgangs-Frp Kfrp Kern Ftth Innen- Lichtwellenleiter im Freien
FTTH-Lichtwellenleiter ist die Faser, zum automatisch anzusteuern, die für die Verbindung der Ausrüstung und der Komponenten im Faseroptiknetz verwendete. Die Fasern ist zwischen zwei parallelen FRP/Stahldraht. Dann wird er durch Stahldraht des Durchmessers 1.0mm selbst-gestützt. Schließlich wird dieses Kabel mit schwarzer oder weißer LSZH-Hülle abgeschlossen.
Eigenschaften von 1 Transceiverkabel-Ausgangs-Frp Kfrp Kern Ftth Innen- Lichtwellenleiter im Freien
1, hochfest vom diameter1.0mm-Stahldraht erfüllen die Bedingung von selbsttragendem und von Verringerung der Installationskosten.
2, zwei parallele FRP-/stahldraht-Stärkemitglieder stellen gute Leistung des Zerstampfungswiderstands sicher, um die Faser zu schützen
3, neuer Flötenentwurf, leicht Streifen und Spleiß, vereinfachen die Installation und die Wartung
4, nullhalogen des niedrigen Rauches und flammhemmende Hülle
5, Monomode-
6, (2.0±0.2) x (5.0±0.2) Millimeter
7, konform mit Spezifikation Telcordia GR-326-CORE
| Faseranzahl | 1F/2F/4F | ||||||||
| Verminderung | 1310nm: ≤0.36 1550nm: ≤0.22 | ||||||||
| Farbe der Faser | Blaues orange grünes Brown | ||||||||
| Faser-Art | G652D/G657A1/G657A2 | ||||||||
| Stärkemitglied | Stahl-wire/FRP/KFRP | ||||||||
| Äußere Hülle | LSZH senken Halogen-Rahmenrückhalter des Rauches nullu. UVanti | ||||||||
| Kabel-Durchmessermaße | 2,0 (Höhe) × 3.0W ± 0,1 Millimeter (Breite) | ||||||||
| OperationsTemperaturspanne | -20 ℃ zu + ℃ 70 | ||||||||
| InstallationsTemperaturspanne | -0 ℃ zu + ℃ 60 | ||||||||
| Transport und Lagertemperaturbereich | -20 ℃ zu + ℃ 70 | ||||||||
| Spannkraft (N) | Kurzfristig: Zeitdauer 800N: 500N | ||||||||
| Zerstampfungs-Last (N) | Zeitdauer 1000 N/100mm kurzfristig: 2200N/100mm | ||||||||
| Biegungsradius der minimalen Installation | 30 x Od | ||||||||
| Biegungsradius der minimalen Operation | 15 x Od | ||||||||
| Kabelmarkierung | Die Markierungslänge 1meter auseinander, wie erforderlich |
|
G.652D-Monomode--Glasfaser (B1.3)
|
|||
|
Einzelteil
|
Standard
|
Einheit
|
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Biegungsradius
|
≥5
|
m
|
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|
|

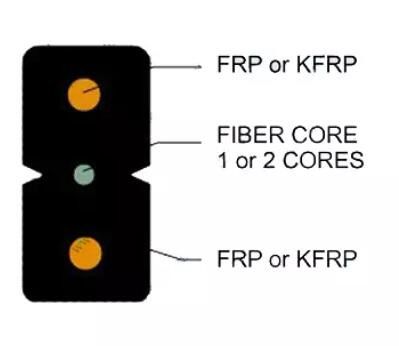

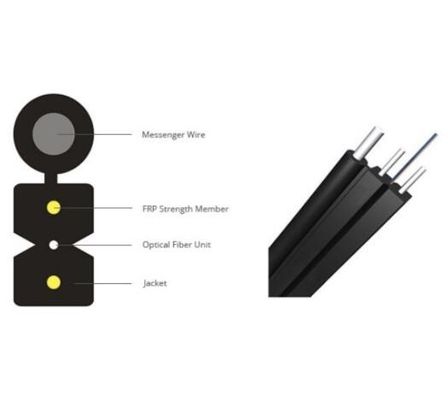

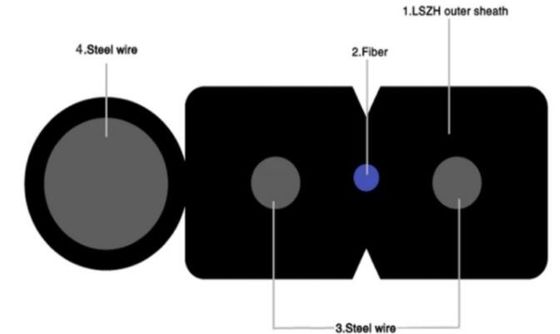

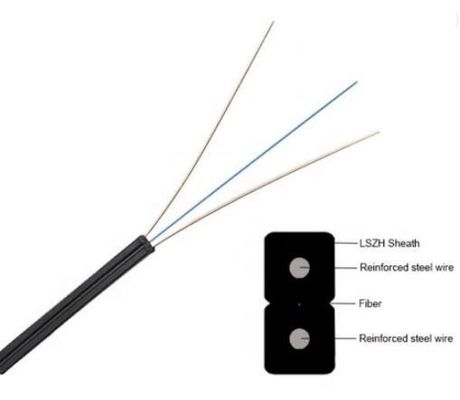

Zeichnungen von 1 Transceiverkabel-Ausgangs-Frp Kfrp Kern Ftth Innen- Lichtwellenleiter im Freien
