Produktdetails:
|
| NAME: | Kerne G652D 2-48 angeschwemmtes Abbildung 8-gepanzerte Faser-Luftstahloptisches kabel im Freien | Faser-Art: | G652D |
|---|---|---|---|
| Faseranzahl: | 24F | Art: | Lichtwellenleiter |
| Kabel-Durchmesser: | 9.8*18.5mm | Stärkemitglied: | Stahldraht |
| Installation: | Selbsttragend/von der Luft | Anwendung: | Luftinstallation |
| Bote-Mitglied: | Stahldraht | Zertifizierung: | ISO9001/CE |
| Faserwahlen: | IFU G652D, G657A, OM1, OM2, OM3, OM4 | Farbe: | Besonders angefertigt |
| Hervorheben: | G652D-Luftabbildung 8-Lichtwellenleiter,Gepanzerter Luftabbildung 8-Lichtwellenleiter,G652D-Luftlichtwellenleiter |
||

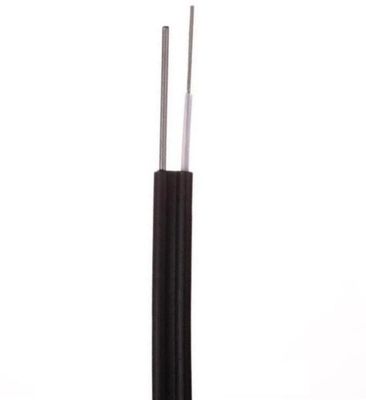

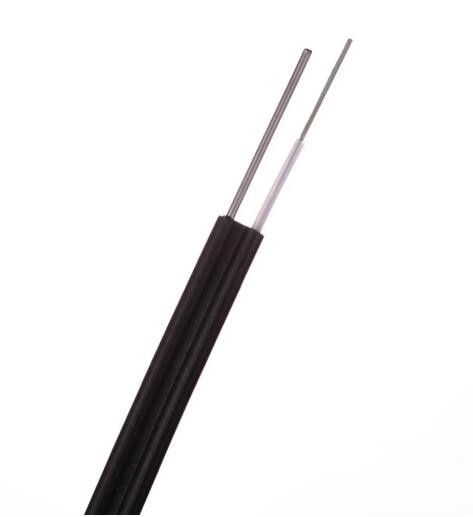

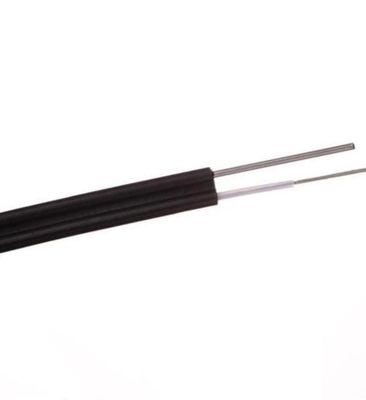

Kerne G652D 2-48 angeschwemmtes Abbildung 8-gepanzerte Faser-Luftstahloptisches kabel im Freien
Beschreibung Kerne G652D 2-48 angeschwemmten Abbildung 8-gepanzerte Faser-Luftstahloptischen kabels des im Freien
GYFTC8Y-Faseroptikluftkabel ist nicht des Stahlselbsttragendes Kabel strang-Drahtes der Rüstung 7x1.0mm. Das lose Rohr werden vom hohen Modulplastik (PBT) hergestellt, die mit beständigem Gel des Wassers gefüllt werden. Lose werden Rohr um das nicht-metallische verstärken Mitglied (FRP) angeschwemmt. Äußere Hülle wird von der UV-Beständigkeit PET-Jacke gemacht. Selbsttragende Struktur des Abbildung 8 liefern hochfeste Stärke und ermöglichen Luftinstallationen der einfachen und Kosteneinsparung. Das selbsttragende Mitglied des Stahlstrangdrahtes gibt hochfestes beständiges.
Eigenschaften Kerne G652D 2-48 angeschwemmten Abbildung 8-gepanzerte Faser-Luftstahloptischen kabels des im Freien
1. Gute mechanische und Temperaturleistung
2. Hochfestes loses Rohr, das die beständige Hydrolyse ist
3. Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
4. Besonders entworfene Kompaktbauweise ist am Verhindern gut, dass lose Rohre schrumpfen
5. PET-Hülle schützt Kabel vor ultravioletter Strahlung
6. Leichter Entwurf holen niedrige Kosten und auch einfache Installation
Fähigkeit 7.Anti-electromagnetism.
Durchmesser des Kabels 8.Small, helles Kabelgewicht, selbsttragend,
Installation 9.Easily.
Parameter-Daten Kerne G652D 2-48 angeschwemmten Abbildung 8-gepanzerte Faser-Luftstahloptischen kabels des im Freien
Struktur und technische Spezifikationen GYXTC8Y (2-24F)
|
Faser Zählung |
Nenndurchmesser (Millimeter) |
Nominales Gewicht (kg/km) |
Zulässige Zugbeanspruchung (N) |
Zulässiger Zerstampfungs-Widerstand (N/100mm) |
||
| Kurzfristig | Zeitdauer | Kurzfristig | Zeitdauer | |||
| 2~12 | 6.0*12.5 | 85 | 4000 | 2000 | 200 | 100 |
| >12 | Verfügbar auf die Anfrage des Kunden | |||||
Struktur und technische Spezifikationen GYTC8Y (2-288F)
|
Faser Zählung |
Nominal Durchmesser (Millimeter) |
Nominal Gewicht (kg/km) |
Max Fiber Pro Rohr |
Max No. von (Tubes+fillers) |
Zulässige Zugbeanspruchung (N) |
Zulässiger Zerstampfungs-Widerstand (N/100mm) |
||
| Kurzfristig | Zeitdauer | Kurzfristig | Zeitdauer | |||||
| 2~30 | 9.2*17.2 | 150 | 6 | 5 | 7000 | 3000 | 1000 | 300 |
| 32~48 | 10.2*18.2 | 172 | 8 | 6 | 7000 | 3000 | 1000 | 300 |
| 50~72 | 11.1*19.1 | 177 | 12 | 6 | 7000 | 3000 | 1000 | 300 |
| 74~96 | 12.4*20.4 | 201 | 12 | 8 | 7000 | 3000 | 1000 | 300 |
| >98 | Verfügbar auf die Anfrage des Kunden | |||||||
Technische Parameter:
Kabelzählung |
Heraus Hülle Durchmesser |
Gewicht |
Minimum zulässig Dehnbar Stärke (N) |
Minimales zulässiges Zerstampfungs-Last (N/100mm) |
Minimum Verbiegen Radius (Millimeter) |
Lagerung Temperatur |
|||
| (Millimeter) | (Kilogramm) | Kurzschluss Ausdruck |
Lang Ausdruck |
Kurzschluss Ausdruck |
Lang Ausdruck |
Kurzschluss Ausdruck |
Lang Ausdruck |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
G.652D-Monomode--Glasfaser (B1.3)
|
|||
|
Einzelteil
|
Standard
|
Einheit
|
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Biegungsradius
|
≥5
|
m
|
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|
|
FAQ
Zahlung
Für große Aufträge werden T/T, L/C und E-Kreditalle Linien angeboten.
Für kleine Aufträge werden Kreditkarten angenommen.
Verschiffen u. Lieferung
Wir senden die Produkte innerhalb 10-30 Tage.
Wir versenden die kleinen aufgestapelt auf dem Luftweg oder großen Aufträge durch Behälter.
Rückkehr und GarantieAlle Produkte sind vor Schiff heraus geprüft worden
Alle Produkte haben 2 Jahre Garantie. Wenn es kein künstliches Problem gibt, ersetzen wir oder reparieren für Sie frei.
Wir besitzen den besten Kundendienst. Wenn irgendwelche Probleme geschehen, tut unser Team unser Bestes, um für Kunden zu lösen.

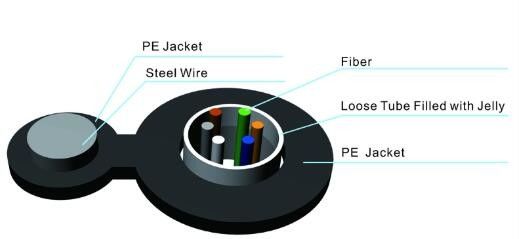

Zeichnungen Kerne G652D 2-48 angeschwemmten Abbildung 8-gepanzerte Faser-Luftstahloptischen kabels des im Freien
