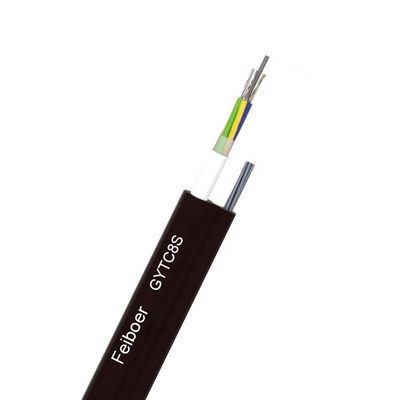

Selbsttragendes Kern-Abbildung 8-Luftfaser-Optiktransceiverkabel GYXTC8S 12

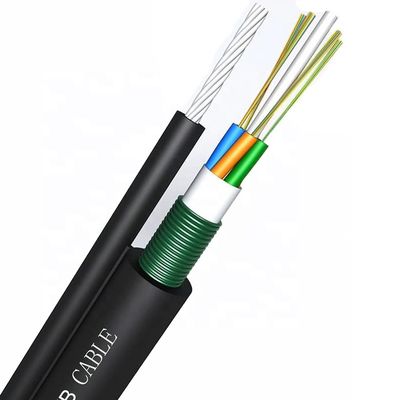

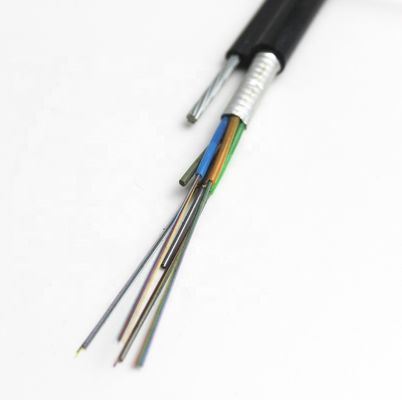

Die Struktur von GYTC8S-Kabel ist, 250µm Glasfaser in das lose Rohr zu setzen, das vom hohen Modulmaterial hergestellt wird, das mit wasserdichtem Mittel gefüllt wird. Die Kabelseele wird in einem kunststoffbeschichteten Stahl (PSP) eingewickelt und integriert mit dem Stahlstrang in eine 8 Zahl Polyäthylenhülle. Liefern selbsttragende Struktur Figure-8 hochfeste Stärke und ermöglichen Luftinstallationen der einfachen und Kosteneinsparung.



Produkt-Eigenschaften:



• Stahldrahtlitzen haben extrem hochfeste Stärke, die für die selbsttragenden legenden Unkosten bequem ist und Installationskosten verringert

• Mit guten mechanischen Eigenschaften und Temperatureigenschaften

• Material des losen Rohrs hat guten Hydrolysewiderstand und hochfestes.

• Das lose Rohr wird mit speziellem Gel gefüllt, die die Glasfaser schützen

• Ergreifen Sie die folgenden Maßnahmen, die wasserdichte Leistung des Lichtleiterkabels sicherzustellen

- Einzelne metallische verstärkter Kern des Drahtes Mitte

-gefüllt mit speziellem Wasser-blockierendem Material im losen Rohr

- Komplette Kabelseelefüllung

- Feuchtigkeitsfeste Schicht kunststoffbeschichteter Stahl (PSP)





Struktureller Parameter:



Modell	Faseranzahl	Rohrzählung	Füllende Seilzählung	Gewicht (kg/km)	Spannung (N)	Zerstampfung (N/100mm)	Biegungsradius statisch/Dynamik (Millimeter)
GYTC8A-2~6Xn	2~6	1	4	158	Entsprechend dem Durchmesser des Suspendierungsdrahtes	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158



Faser-Art	Faserverminderung (+20℃)				Bandbreite		Numerische Öffnung	Grenzwellenlänge des Optiklwl - kabels
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·Kilometer	≥500MHz·Kilometer	Na 0.200±0.015	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·Kilometer	≥500MHz·Kilometer	Na 0.275±0.015	---
