Produktdetails:
|
Anwendung: | Telekommunikation, Telekommunikation, Netz | Faser-Art: | G652D, Monomode- oder in mehreren Betriebsarten, 50/125,62.5/125, OM3 |
---|---|---|---|
Zahl von Leitern: | 2,4,8,24,48,96,128,288 | Art: | Monomode- g652d, Lichtleiterkabel-Antenne im Freien, Singlemode & In mehreren Betriebsarten |
Faseranzahl: | 2-288 Kern | Farbe: | Schwarz, blau, grau, besonders angefertigt, grün |
Jacke: | PET, MDPE, LSZH, PVC | NAME: | Lichtwellenleiter Kernes g652 g652d g657a g657a2 GYXTW 12 im Freien |
Länge: | 2km oder kundengebundene Länge | Jacken-Material: | PET, LSZH, TPU, LSZH ODER PVC |
Soem: | Verfügbar | Installation: | selbsttragendes Luft, von der Luft, Rohr |
Struktur: | Loses Rohr, Unitube | Betriebstemperatur: | -40~75 |
Hüllenmaterial: | LSZH, HDPE, PVC | Stärkemitglied: | Stahldraht, Aluminium |
Faserfarbe: | Blau, orange, Aqua, Grau, besonders angefertigt | ||
Markieren: | Lichtwellenleiter G657A2 im Freien,Kern-Lichtwellenleiter G652d 12,Lichtwellenleiter G657a im Freien |
Beschreibung: Lichtwellenleiter Kernes g652 g652d g657a g657a2 GYXTW 12 im Freien
„Der Lichtwellenleiter Kernes g652 g652d g657a g657a2 GYXTW 12, der „im Freien ist, wird konstruiert, indem man eine 250 μm Faser in ein loses Rohr einfügt, das von einem hohen Modulmaterial hergestellt wird, das mit einem wasserabweisenden Mittel gefüllt wird. Zwei parallele Stahldrähte werden auf beide verdrängt zu werden gesetzt Seiten. Die Vinylhülle wird verkabelt.
Das lose Rohr wird mit einem doppelseitigen überzogenen Stahlplastikstreifen (PSP) longitudinal beschichtet, und ein wasser-blockierendes Material wird zwischen dem Stahlstreifen und dem losen Rohr hinzugefügt, um die Kompaktheit und Längsdie wasserbeständigkeit des Kabels sicherzustellen.
Eigenschaften des Lichtwellenleiters Kernes g652 g652d g657a g657a2 GYXTW 12 im Freien
1. gute mechanische und Temperaturleistung
2. hochfestes loses Rohr, das die beständige Hydrolyse ist
3. Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
4. lose Rohrfüllmasse, Kabelseelefüllung 100%
5. PSP/PAP Vergrößerung feuchtigkeitsfest
6. Zerquetschen Sie Widerstand und Flexibilität
Nr. Kabel
|
2~8
|
10~12
|
14~24
|
||
Faser-Modell
|
G.652D
|
||||
Stärke-Mitglied
|
Material
|
Stahldraht
|
|||
Durchmesser
(±0.05) Millimeter
|
0,8
|
||||
Loses Rohr
|
Material
|
PBT
|
|||
Durchmesser
(±0.06) Millimeter
|
2,1
|
2,4
|
3,0
|
||
Stärke
(±0.03) Millimeter
|
0,32
|
0,35
|
0,4
|
||
Max.Core NEIN/Rohr
|
8
|
12
|
24
|
||
Wasser, das Schicht (Material, blockiert)
|
Wasser, das Band blockiert
|
||||
Armoring
|
Material
|
Stahlstreifen
|
|||
Stärke
(±0.03) Millimeter
|
0,25
|
||||
Äußere Hülle
|
Material
|
MDPE
|
|||
Stärke
(±0.2) Millimeter
|
2,0
|
||||
Kabel-Durchmesser (±0.2) Millimeter
|
8,0
|
8,3
|
9,0
|
||
Kabel-Gewicht (±5) kg/km
|
60
|
63
|
90
|
||
Min. Biegungsradius
|
Ohne Spannung
|
10.0×Cable-φ
|
|||
Unter maximaler Spannung
|
20.0×Cable-φ
|
||||
Temperaturspanne
(℃)
|
Installation
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Operation
|
-40~+70
|
Mechanische Leistung | |
Max Tension Performance | Iec 60794-1-2-E |
Max. Operation Tension | Iec 60794-1-2-E1 |
Zerstampfungs-Test | Iec 6079 – 1-2-E3 |
Schlagversuch | Iec 60794-1-2-E4 |
Wiederholtes Verbiegen | Iec 60794-1-2-E6 |
Drehungs-Test | Iec 60794-1-2-E7 |
Kabelbiegung | IEC 60794-1-2-E11A |
Dämpfungskonstante | ITU-T G.652 |
Struktureller Test | IEC-60793-1-20 |
Umweltfreundlichkeit | |
Temperaturwechsel | Iec 60794-1-2-F1 |
Wasser-Durchdringen | IEC 60794-1-2-F5B |
Archivierender Verbundfluß | Iec 60794-1-E14 |

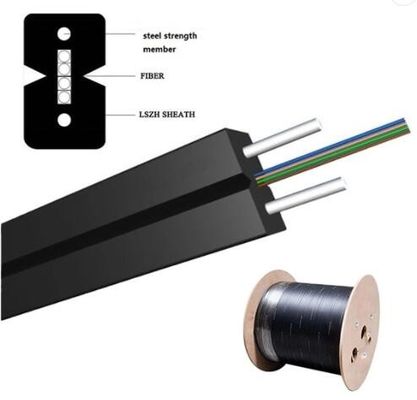

Zeichnungen des Lichtwellenleiters Kernes g652 g652d g657a g657a2 GYXTW 12 im Freien

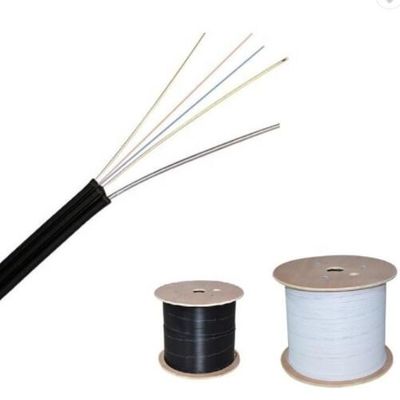

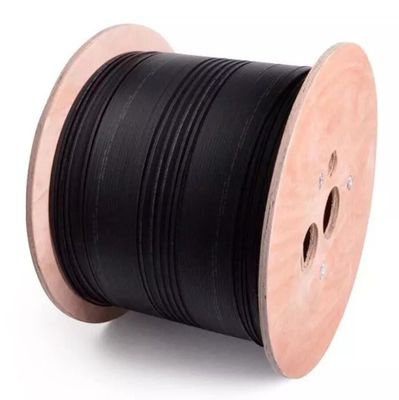

Paket des Lichtwellenleiters Kernes g652 g652d g657a g657a2 GYXTW 12 im Freien
