Produktdetails:
|
| NAME: | FTTH Kern-Optikdes lwl - kabels des Transceiverkabel-8 Faseroptikrückgang ftth Kabel selbsttragendes | Wellenlänge: | 1260 zu 1650nm |
|---|---|---|---|
| Art: | Faser Optikplc-Teiler, 1x2 1x4 1x8 1x16 2x8 2x16 | Verbindungsstück: | SC LC |
| Kabelart:: | G657A1 oder als Auftrag der Kunden | Funktionierendes Temperation: | -40℃ zu 85℃ |
| Nein der Faser: | 2 4 8 16 | Verwendung: | FTTH |
| Hervorheben: | FTTH lassen den 8 Kern-Lichtwellenleiter fallen,Selbsttragendes Ftth-Transceiverkabel,8 Transceiverkabel des Kern-FTTH |
||
FTTH Kern-Optikdes lwl - kabels des Transceiverkabel-8 Faseroptikrückgang ftth Kabel selbsttragendes
Beschreibung
FTTH-Lichtwellenleiter ist die Faser, zum automatisch anzusteuern, die für die Verbindung der Ausrüstung und der Komponenten im Faseroptiknetz verwendete. Die Fasern ist Position zwischen zwei parallelem FRP-/steeldraht. Dann wird er durch Stahldraht des Durchmessers 1.2mm selbst-gestützt. Letztes dieses Kabel wird mit schwarzer oder weißer LSZH-Hülle abgeschlossen.
Eigenschaften
1, hochfest vom diameter1.2mm-Stahldraht erfüllen die Bedingung von selbsttragendem und von Verringerung der Installationskosten.
2, zwei parallele FRP-/stahldraht-Stärkemitglieder stellen gute Leistung des Zerstampfungswiderstands sicher, um die Faser zu schützen
3, neuer Flötenentwurf, leicht Streifen und Spleiß, vereinfachen die Installation und die Wartung
4, nullhalogen des niedrigen Rauches und flammhemmende Hülle
5, Monomode-
6, (4.0±0.2) x (6.0±0.2) Millimeter
7, konform mit Spezifikation Telcordia GR-326-CORE
|
Einzelteile
|
|
Einheit
|
Spezifikation G.657A1
|
|
Felddurchmesser
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
Manteldurchmesser
|
μm
|
124.8±0.7
|
|
|
Umhüllungs-Nicht-Kreisförmigkeit
|
%
|
≤0.7
|
|
|
Kernumhüllende Exzentrizität
|
μm
|
≤0.5
|
|
|
Beschichtender Durchmesser
|
μm
|
245±5
|
|
|
Beschichtende Nicht-Kreisförmigkeit
|
%
|
≤6.0
|
|
|
Umhüllung-Beschichtungs-Exzentrizität
|
μm
|
≤12.0
|
|
|
Kabel-Grenzwellenlänge
|
Nanometer
|
λcc≤1260
|
|
|
Verminderung (Maximum)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
Makrobiegungs-Verlust
|
1turn×10mm radius@1550nm
|
DB
|
≤0.75
|
|
1turn×10mm radius@1550nm
|
DB
|
≤1.5
|
|
|
G.652D-Monomode--Glasfaser (B1.3)
|
|||
|
Einzelteil
|
Standard
|
Einheit
|
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Biegungsradius
|
≥5
|
m
|
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|
|

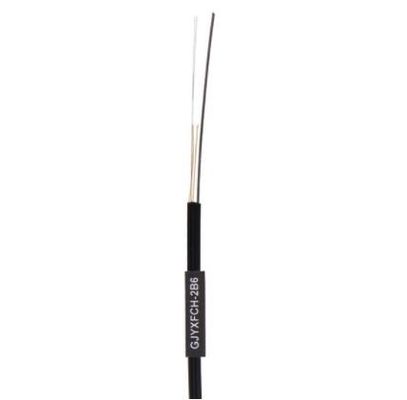

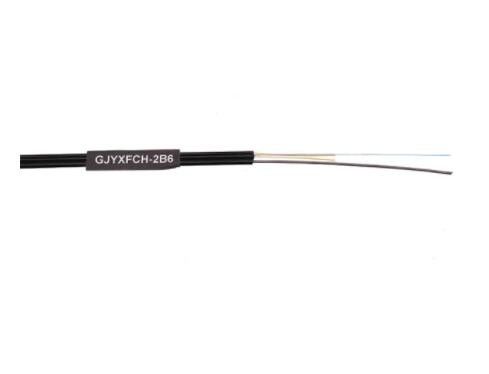

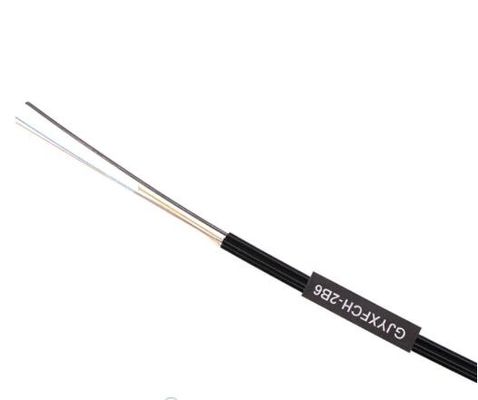

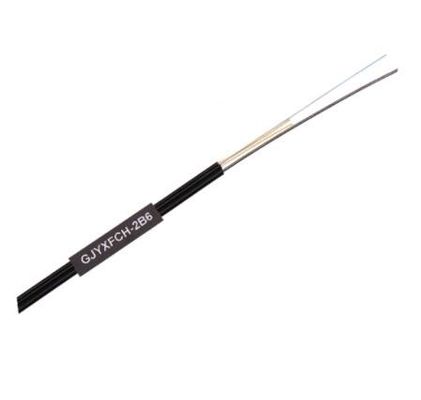

Zeichnungen von FTTH Kern-Optikdes lwl - kabels des Transceiverkabel-8 Faseroptikrückgang ftth Kabel selbsttragendes
