Produktdetails:
|
NAME: | Luftlichtwellenleiter GYTC8S des selbsttragenden Kernes des Abbildung 8 GYTC8A 12/24/96 | Faser-Art: | G652D |
---|---|---|---|
Faseranzahl: | 24F | Art: | Lichtwellenleiter |
Kabel-Durchmesser: | 9.8*18.5mm | Stärkemitglied: | Stahldraht |
Installation: | Selbsttragend/von der Luft | Anwendung: | Langstreckenkommunikationssystem |
Bote-Mitglied: | Stahldraht | Zertifizierung: | ISO9001/CE |
Faserwahlen: | IFU G652D, G657A, OM1, OM2, OM3, OM4 | Farbe: | Besonders angefertigt |
Markieren: | GYTC8S-Luftlichtwellenleiter,Luftlichtwellenleiter mit 96 Kernen,GYTC8S-selbsttragendes Luftkabel |
Luftlichtwellenleiter GYTC8S des selbsttragenden Kernes des Abbildung 8 GYTC8A 12/24/96
Beschreibung des Luftlichtwellenleiters GYTC8S des selbsttragenden Kernes des Abbildung 8 GYTC8A 12/24/96
GYTC8S ist ein typischer Gebrauchslichtwellenleiter im Freien für Luftanwendungen; GYTC8S wird auch das Abbildung 8-Kabel wegen seiner Strukturaussehung wie des Abbildung 8. genannt Wir liefern Monomode- und GYTC8S-LWL - Kabel in mehreren Betriebsarten von der Art mit 2 Fasern an die Art mit 96 Fasern.
Eigenschaften des Luftlichtwellenleiters GYTC8S des selbsttragenden Kernes des Abbildung 8 GYTC8A 12/24/96
1, hochfeste Stärke von angeschwemmten Drähten erfüllen die Bedingung von selbsttragendem und verringern die Installationskosten.
2, gute mechanische und Temperaturleistung.
3, selbsttragender Abbildung 8-Entwurf.
4, spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
5, lose Rohrfüllmasse
6, Aramid-Garn bieten zusätzlichen mechanischen Schutz
7, lose Rohrfüllmasse
8.100% Kabelseelefüllung
9, Gel-gefüllter Bau des losen Rohrs für überlegenen Faserschutz.
10, UV- und Feuchtigkeit-beständiger Entwurf
Parameter-Daten des Luftlichtwellenleiters GYTC8S des selbsttragenden Kernes des Abbildung 8 GYTC8A 12/24/96
Faser numerisch.
|
Außendurchmesser (Millimeter)
|
Gewicht (kg/km)
|
Spannung (N)
|
Abbruchsladen (N/100mm)
|
||
Kurzfristig
|
Zeitdauer
|
Kurzfristig
|
Zeitdauer
|
|||
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
32-48
|
10.2*18.9
|
162
|
||||
50-60
|
10.2*19.2
|
173
|
||||
62-72
|
10.9*19.9
|
197
|
||||
74-84
|
12.1*21.1
|
217
|
||||
86-96
|
12.1*21.1
|
217
|
Mechanische und Klimaeigenschaften:
Einzelteile | Vereinigen Sie | Spezifikationen |
Spannung (Zeitdauer) | N | 300 |
Spannung (kurzfristig) | N | 800 |
Zerstampfung (Zeitdauer) | N/10cm | 200 |
Zerquetschen Sie (kurzfristig) | N/10cm | 600 |
Min. Biegungsradius (Dynamik) | Millimeter | 20D |
Min. Biegungsradius (statisch) | Millimeter | 10D |
Installations-Temperatur | ºC | -20~+60 |
Betriebstemperatur | ºC | -40~+70 |
Lagertemperatur | ºC | -40~+70 |
G.652D-Monomode--Glasfaser (B1.3)
|
|||
Einzelteil
|
Standard
|
Einheit
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Biegungsradius
|
≥5
|
m
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|

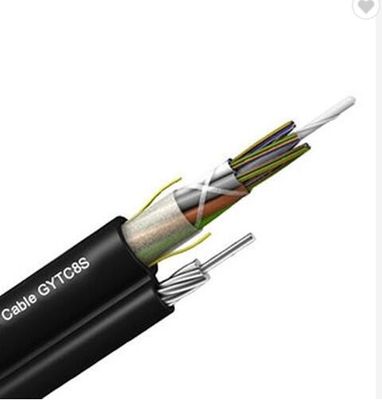

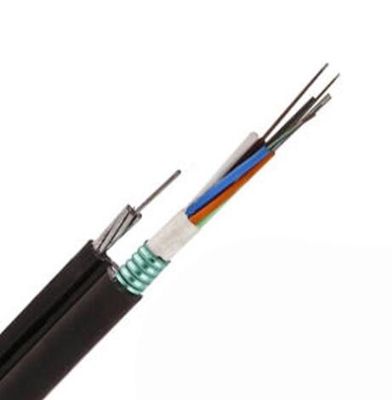

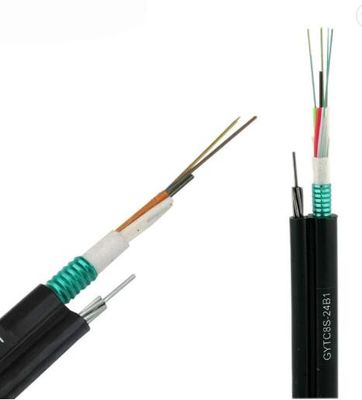

Zeichnungen des Luftlichtwellenleiters GYTC8S des selbsttragenden Kernes des Abbildung 8 GYTC8A 12/24/96
