Produktdetails:
|
| NAME: | Luft-GYTC8S-Abbildung 8-Übertragungskabel 12 24 48 Einmodenfaseroptisches kabel mit 96 Kernen | Faser-Art: | G652D |
|---|---|---|---|
| Faseranzahl: | 24F | Art: | Lichtwellenleiter |
| Kabel-Durchmesser: | 9.8*18.5mm | Stärkemitglied: | Stahldraht |
| Installation: | Selbsttragend/von der Luft | Anwendung: | Luftinstallation |
| Bote-Mitglied: | Stahldraht | Zertifizierung: | ISO9001/CE |
| Faserwahlen: | IFU G652D, G657A, OM1, OM2, OM3, OM4 | Farbe: | Besonders angefertigt |
| Hervorheben: | GYTC8S-Luftabbildung 8-Lichtwellenleiter,Kern-Lichtwellenleiter GYTC8S 96,96 Kern-Luftabbildung 8-Lichtwellenleiter |
||

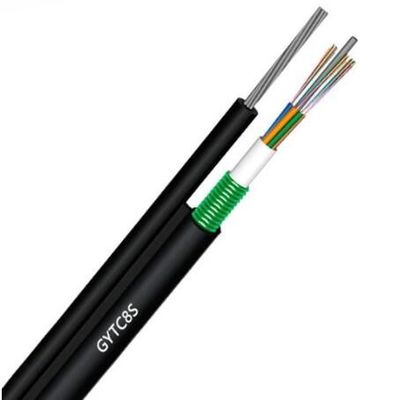

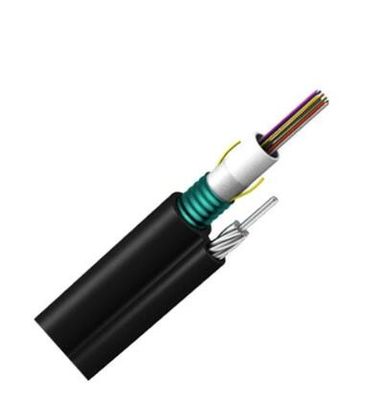

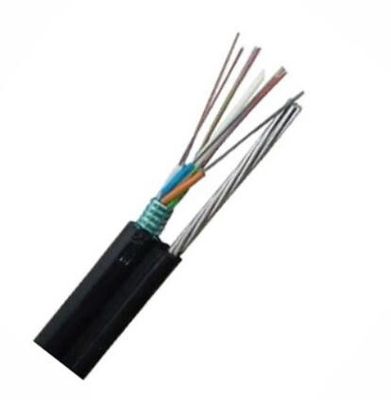

Luft-GYTC8S-Abbildung 8-Übertragungskabel 12 24 48 Einmodenfaseroptisches kabel mit 96 Kernen
Beschreibung von Luft-GYTC8S-Abbildung 8-Übertragungskabeln 12 24 48 Einmodenfaseroptisches kabel mit 96 Kernen
Das GYXTC8S-Kabel wird konstruiert, indem man eine 250μm Faser in ein loses Rohr einfügt, das von einem Hochmodulmaterial hergestellt wird, das mit einem wasserabweisenden Mittel gefüllt wird. Das lose Rohr wird mit einem doppelseitigen überzogenen Stahlplastikstreifen (PSP) longitudinal beschichtet, und ein wasser-blockierendes Material wird zwischen dem Stahlstreifen und dem losen Rohr hinzugefügt, um das kompakte und Längswasserblockieren des Kabels sicherzustellen, und der Stahlstrang wird in eine 8 geformte Art integriert. Innerhalb der Polyäthylenhülle.
Eigenschaften von Luft-GYTC8S-Abbildung 8-Übertragungskabeln 12 24 48 Einmodenfaseroptisches kabel mit 96 Kernen
1. erfüllen hochfeste Stärke von angeschwemmten Drähten die Bedingung von selbsttragendem und verringern
Form 2.installation
3.Good mechanisch und Temperaturleistung
4. Hochfestes loses Rohr, das die beständige Hydrolyse ist
Füllmasse des Rohrs 5.Special einen kritischen Schutz der Faser sicherstellen
werden folgende Maßnahmen 6.The, das wasserdichte Kabel sicherzustellen ergriffen:
Draht 7.Steel verwendete als das zentrale Stärkemitglied
Füllmasse des Rohrs 8.Loose
Füllung mit 9,100% Kabelseelen
Sperre der Feuchtigkeit 10.APL
11.Storage/Betriebstemperatur: -40℃~+70℃
Parameter-Daten von Luft-GYTC8S-Abbildung 8-Übertragungskabeln 12 24 48 Einmodenfaseroptisches kabel mit 96 Kernen
| Modell | Faseranzahl | Rohrzählung | Füllende Seilzählung |
Gewicht (kg/km) |
Spannung (N) |
Zerstampfung (N/100mm) |
Biegungsradius statisch/Dynamik (Millimeter) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | Entsprechend dem Durchmesser des Suspendierungsdrahtes | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Technische Parameter:
Kabelzählung |
Heraus Hülle Durchmesser |
Gewicht |
Minimum zulässig Dehnbar Stärke (N) |
Minimales zulässiges Zerstampfungs-Last (N/100mm) |
Minimum Verbiegen Radius (Millimeter) |
Lagerung Temperatur |
|||
| (Millimeter) | (Kilogramm) | Kurzschluss Ausdruck |
Lang Ausdruck |
Kurzschluss Ausdruck |
Lang Ausdruck |
Kurzschluss Ausdruck |
Lang Ausdruck |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
G.652D-Monomode--Glasfaser (B1.3)
|
|||
|
Einzelteil
|
Standard
|
Einheit
|
|
|
Verminderung
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Streuung
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(Nanometer·Kilometer)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(Nanometer·Kilometer)
|
|
|
1550nm
|
≤17.8
|
ps/(Nanometer·Kilometer)
|
|
|
Null-Streuungswellenlänge
|
1300~1322
|
(Nanometer)
|
|
|
Null-Streuungssteigung
|
≤0.091
|
ps/(nm2•Kilometer)
|
|
|
PMD
|
Einzelne Faser PMD
|
≤0.15
|
ps/√km
|
|
Verbindungen PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Manteldurchmesser
|
125±1.0
|
μm
|
|
|
Umhüllungsnichtkreisförmigkeit
|
≤0.8
|
%
|
|
|
Kernumhüllende Exzentrizität
|
≤0.6
|
μm
|
|
|
Beschichtender Durchmesser
|
245±10
|
μm
|
|
|
Umhüllung/beschichtende Exzentrizität
|
≤10.0
|
μm
|
|
|
Grenzwellenlänge
|
1.18~1.33
|
μm
|
|
|
Macrobend-Verminderung
(ф 50mm, 100 Zyklen)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Biegungsradius
|
≥5
|
m
|
|
|
Dynamische Ermüdungsparameter
|
≥20
|
Nd
|
|
|
Zusätzliche Verminderung
@1310nm u.
@1550nm
|
Temperaturwechseltest:
(- 60℃~85℃, 3 Zyklen) |
≤0.03
|
dB/km
|
|
Wasser tränkt Test:
(23℃ für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Feuchter Hitzetest:
(85℃, 85%RH für 30 Tage) |
≤0.03
|
dB/km
|
|
|
Thermischer alternder Test (85℃ für 30 Tage)
|
≤0.03
|
dB/km
|
|
|
Warmes Wasser tränkt Test: (60℃ für 15 Tage)
|
≤0.03
|
dB/km
|
|
FAQ
1.About der Preis?
Wir zitieren normalerweise innerhalb, 12 Stunden nachdem wir die technischen Daten Ihrer Produkte bestätigen.
2.What ist die Zahlung Methode?
Wir nehmen L/C, T/T, Western Union, MoneyGram, Paypal etc. an.
3.What sind Ihre Zahlungsfristen?
30% im Voraus und 70% vor Versand
4.How zum Versenden die Einzelteile zu mir?
Kurier (DHL, TNT, FEDEX, UPS, EMS), Luftfracht, Ozean-Schiff sind verfügbar.
5. wie lang ist Ihre Lieferfrist?
Die allgemeine Lieferfrist ist, 5-7 Tage nachdem der bestätigte Auftrag, es von der Auftragsquantität abhängt.
6.Can Sie mir eine freie Probe schicken?
Ja sind wir bereit, freie Probe zu senden, wenn Sie die Versandkosten tragen möchten.
7.Do Sie Soem oder ODM annehmen?
Ja sind wir Fabrik. alle mögliche Ihre kundengebundenen Anforderungen können wir unser Bestes tun, um Ihnen zu helfen zu verwirklichen.

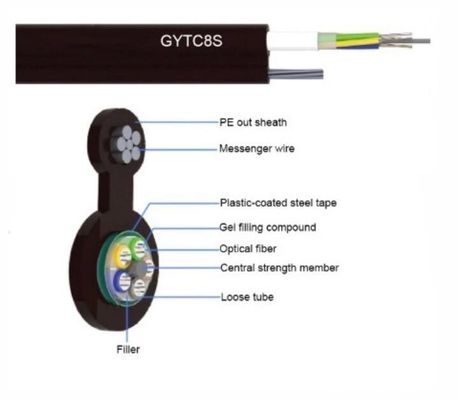

Zeichnungen von Luft-GYTC8S-Abbildung 8-Übertragungskabeln 12 24 48 Einmodenfaseroptisches kabel mit 96 Kernen
